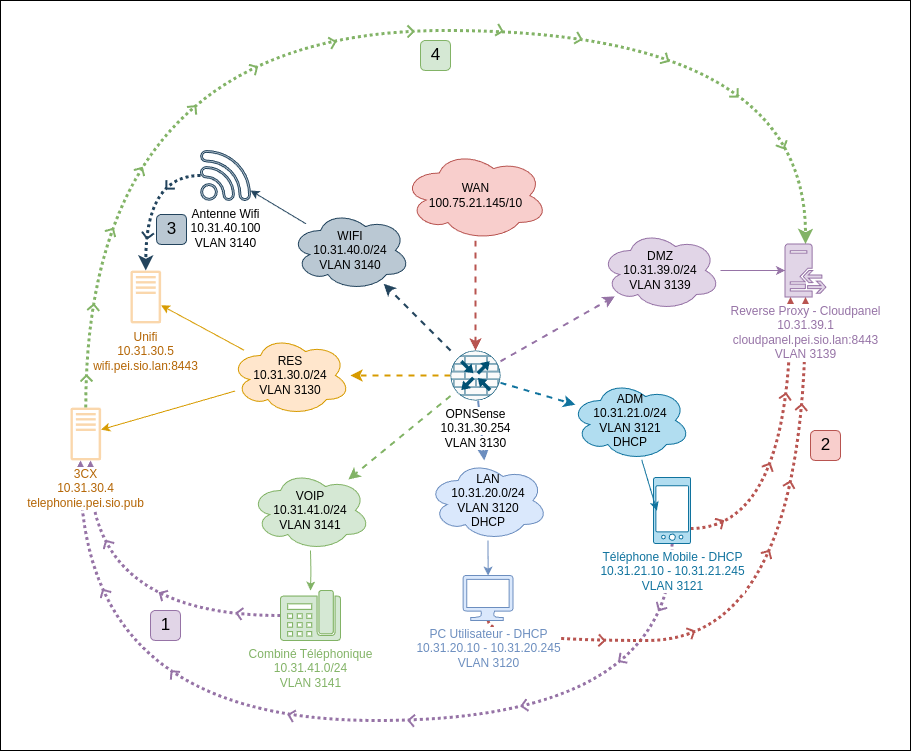

Schéma logique des flux entre les différents services
Flux 1 : Les combinés et téléphones mobiles envoient des requêtes vers le serveur 3CX sur les ports 2197, 5223, 2528, 5060, 5061, 5090, 9000, 10999, 48000 et 65535. Ces communications permettent aux combinés et mobiles de s'enregistrer sur le serveur et d'établir des appels VoIP.
Cloudpanel, utilisé comme reverse proxy, ne traite que les ports 80 et 443. Ne connaissant pas les ports nécessaires au fonctionnement de 3CX, nous faisons passer ces ports directement vers la machine 3CX avec du NAT.
Flux 2 : Les combinés et mobiles envoient des requêtes sur le port 443 au reverse proxy Cloudpanel, qui réplique notre serveur 3CX dans une zone démilitarisée (DMZ).
Flux 3 : Lorsqu’un utilisateur se connecte à l’antenne Wi-Fi, la borne transmet cette requête au contrôleur UniFi via le VLAN 3140 (Wi-Fi).
Flux 4 : Le serveur 3CX échange avec le reverse proxy Cloudpanel dans la DMZ (VLAN 3139) via le port 443 pour assurer une interface web sécurisée et accessible depuis l’extérieur.
